Správné umístění expanzní nádoby a oběhového čerpadla přímo ovlivňuje stabilitu tlaku i životnost celého otopného systému. Dodržení přesných instalačních pravidel zabraňuje vzniku kavitace v čerpadle a zajišťuje plynulou cirkulaci teplonosné látky bez zbytečných vzduchových kapes.
📝 Ve zkratce
- Expanzní nádoba kompenzuje změny objemu vody při ohřívání až o 3-4 %.
- Tlak vzduchu v expanzní nádobě by měl být o 0,2 baru nižší než statický tlak systému.
- Objem expanzní nádoby se pohybuje mezi 8 a 50 litry podle velikosti topného systému.
- Údržbu expanzní nádoby doporučujeme provádět minimálně jednou ročně.
- Správné umístění čerpadla i expanzní nádoby prodlužuje životnost topného systému a zvyšuje jeho efektivitu.
Jak správně umístit expanzní nádobu v topném systému
Expanzní nádoba musí být v topném systému instalována na zpětném potrubí před oběhovým čerpadlem, aby byla zajištěna správná stabilizace tlaku. Pro běžné rodinné domy se volí objem nádoby v rozmezí 8 až 50 litrů podle celkového množství vody v otopné soustavě.
Optimální vzdálenost expanzní nádoby od kotle
Správná vzdálenost expanzní nádoby od kotle by měla umožňovat snadnou manipulaci při servisu, přičemž doporučuji ponechat volný prostor 30 až 50 cm. Instalace příliš blízko znemožňuje přístup ke ventilku pro pravidelné tlakování expanzní nádoby. Častá chyba při montáži spočívá v umístění nádoby do míst, kde není možné následně ověřit tlak vzduchu v plynovém vaku.
Připojení expanzní nádoby k systému
Pro bezpečné zapojení expanzní nádoby použijte připojení pomocí závitu o rozměru 3/8″ až 1″. Vždy instalujte uzavírací ventil s vypouštěcím kohoutem, který usnadňuje údržbu expanzní nádoby bez nutnosti vypouštění celého systému.
- Používejte kvalitní materiály potrubí topení odolné vůči vysokým teplotám.
- Instalujte nádobu vždy ve svislé poloze ventilem směrem nahoru nebo dolů.
- Zkontrolujte těsnost všech spojů po prvním natlakování systému.
| Komponenta | Doporučený rozměr/hodnota |
|---|---|
| Připojovací závit | 3/8″ až 1″ |
| Objem nádoby | 8 – 50 litrů |
| Vzdálenost pro údržbu | 30 – 50 cm |
Odborná rada: U bojleru je nejlepší umístit expanzní nádobu přímo na přívod studené vody před pojistný ventil. Toto zapojení se hodí pro systémy ohřevu vody, zatímco pro instalaci oběhového čerpadla a expanzní nádoby u kotle platí přísnější pravidla pro hydraulickou stabilitu. Pokud tápete, kam přesně umístit expanzní nádobu u kotle, vždy volte místo na vratném potrubí, kde je teplota vody nejnižší.
Kde umístit oběhové čerpadlo vzhledem k expanzní nádobě
Správné umístění komponentů v otopném systému zásadně ovlivňuje hydraulickou stabilitu a celkovou životnost zařízení. Při návrhu instalace oběhového čerpadla a expanzní nádoby sledujte zejména směr proudění topného média a tlakové poměry v systému.
Doporučená vzdálenost a přístupnost
Optimální vzdálenost expanzní nádoby od kotle a čerpadla se pohybuje v rozmezí 30 až 50 centimetrů. Toto uspořádání minimalizuje zbytečné tlakové ztráty a zajišťuje dostatek prostoru pro pravidelnou údržbu expanzní nádoby. Mezi obě zařízení vždy instalujte uzavírací ventil, který umožní bezpečné odpojení čerpadla od nádoby bez nutnosti vypouštění celého topného systému. Častá chyba: instalace čerpadla přímo za expanzní nádobu bez možnosti servisu, což komplikuje výměnu komponentů.
Materiály a potrubí pro propojení
Pro vzájemné propojení zvolte měděné nebo ocelové potrubí s odpovídající tepelnou izolací, která zamezí nežádoucím únikům tepla. Instalace oběhového čerpadla vyžaduje pevné uchycení, aby nedocházelo k přenosu vibrací do rozvodů. Při zapojení expanzní nádoby dbejte na to, aby byl tlakování expanzní nádoby proveditelné přes snadno dostupný ventilek.
| Komponenta | Doporučený materiál | Funkční prvek |
|---|---|---|
| Potrubí | Měď nebo ocel | Izolace trubek |
| Ventil | Kulový mosazný | Servisní oddělení |
| Čerpadlo | Litina nebo nerez | Antivibrační vložka |
Odborná rada: Umístění se hodí pro systémy s nuceným oběhem, kde je nutné udržet stabilní přetlak. Pro samotížné systémy bez čerpadla je tento způsob zapojení nevhodný a může vést k zavzdušňování.
Jak nastavit a kontrolovat tlak v expanzní nádobě
Správné nastavení a pravidelná údržba expanzní nádoby jsou klíčové pro stabilitu otopného systému. Tlak vzduchu uvnitř membránové nádoby musí být přesně sladěn se statickým tlakem vody v celém okruhu.
Kdy měřit tlak v expanzní nádobě
Měření provádějte výhradně při studeném stavu vody v systému, ideálně při pokojové teplotě 18 až 22 stupňů Celsia. Pokud byste tlak kontrolovali při zahřátém topení, naměřené hodnoty budou zkreslené tepelnou roztažností média. Pravidelná údržba expanzní nádoby jednou ročně zajistí správné fungování systému a předejde zbytečnému kolísání tlaku během topné sezóny.
Jak správně natlakovat expanzní nádobu
Správné tlakování expanzní nádoby vyžaduje odpojení nádoby od systému nebo uzavření servisního ventilu. Tlak vzduchu nastavte na hodnotu o 0,2 baru nižší, než je statický tlak systému vypočtený z výškového rozdílu mezi nádobou a nejvyšším bodem rozvodů.
- Uzavření ventilu – odpojte expanzní nádobu od otopného systému uzavřením servisního kohoutu.
- Vypuštění vody – vypusťte z nádoby přebytečnou vodu přes vypouštěcí ventil, aby v ní zbyl pouze vzduchový polštář.
- Kontrola tlaku – připojte manometr na ventilek typu Schrader a změřte aktuální tlak vzduchu.
- Nastavení tlaku – pomocí hustilky upravte tlak vzduchu na požadovanou hodnotu podle statické výšky.
Odborná rada: Častá chyba spočívá v ponechání nádoby připojené k systému při dofukování, což vede k chybným měřením. Pamatujte, že tento postup se liší, pokud řešíte, jak nastavit tlak v expanzní nádobě u bojleru, kde se standardně nastavuje tlak o 0,2 baru vyšší než je tlak v přívodním potrubí studené vody.
Postup instalace expanzní nádoby a čerpadla krok za krokem
Správná instalace obou komponentů přímo ovlivňuje efektivitu vytápění a životnost kotle. Dodržení technologického postupu a správné vzájemné vzdálenosti komponentů eliminuje riziko kavitace nebo kolísání tlaku v systému.
Příprava na instalaci
Před zahájením prací uzavřete všechny servisní ventily a kompletně vypusťte otopný systém, abyste předešli únikům vody. Připravte si potřebné nástroje, jako jsou instalatérské klíče, těsnicí konopí nebo teflonová páska a měřidlo tlaku. Ujistěte se, že máte k dispozici kvalitní materiály potrubí topení, které odolají provozním teplotám. Vždy zkontrolujte, zda je prostor pro instalaci oběhového čerpadla dostatečně přístupný pro budoucí servisní úkony.
Montáž expanzní nádoby a čerpadla
Pro správné zapojení expanzní nádoby dodržujte doporučenou vzdálenost 30 až 50 cm od kotle nebo hlavního oběhového čerpadla, což snižuje riziko přehřívání membrány. Instalace oběhového čerpadla musí probíhat vždy na straně sání, aby se zabránilo vzniku podtlaku.
- Montáž čerpadla – namontujte jej v horizontální poloze na vratné potrubí pomocí šroubení s těsněním.
- Připojení nádoby – expanzní nádobu instalujte na vratné potrubí před čerpadlo, čímž zajistíte stabilní tlakování expanzní nádoby.
- Kontrola těsnosti – po dotažení všech spojů napusťte systém vodou a ověřte, zda nikde nedochází k průsakům.
- Nastavení tlaku – pomocí manometru zkontrolujte výchozí tlak v nádobě, který musí odpovídat statické výšce objektu.
Odborná rada: Častá chyba při instalaci čerpadla spočívá v jeho opačné orientaci nebo umístění na výtlačnou stranu, což vede k rychlému opotřebení ložisek. Správné umístění se hodí pro systémy s uzavřenou expanzní nádobou, zatímco pro otevřené systémy s gravitací je tento postup nevhodný a neúčinný. Pravidelná údržba expanzní nádoby, zahrnující kontrolu tlaku jednou ročně, je nezbytná pro dlouhodobý provoz bez poruch.
Dopad nesprávného umístění na výkon a životnost systému
Správné umístění komponent v otopném systému přímo ovlivňuje stabilitu tlaku a efektivitu celého okruhu. Pokud zvolíte nevhodnou pozici, riskujete kolísání teploty, časté spínání pojistného ventilu a neúměrné opotřebení techniky.
Typické chyby při instalaci
Mezi nejčastější chyby instalace oběhového čerpadla a expanzní nádoby patří především nesprávná vzdálenost expanzní nádoby od kotle a nevhodné pořadí prvků v potrubí. Častou chybou je absence uzavíracího ventilu, který znemožňuje servis a pravidelnou údržbu expanzní nádoby. Pokud podceníte zapojení expanzní nádoby nebo tlakování expanzní nádoby, systém ztratí schopnost pohlcovat objemové změny vody.
- Instalace čerpadla na výtlačnou stranu místo sací, což způsobuje kavitaci a hluk.
- Nedodržení doporučené vzdálenosti mezi kotlem a expanzní nádobou, což vede k přehřívání membrány.
- Absence servisních ventilů, které znemožňují vypuštění vody z nádoby při kontrole tlaku.
- Chybná volba objemu nádoby, kdy 5 až 12 litrů nestačí pro systémy nad 160 litrů vody.
Odborná rada: Vždy instalujte expanzní nádobu na sací stranu čerpadla, aby se předešlo kavitaci a kolísání tlaku v systému. Pro koho se toto řešení hodí: pro všechny uzavřené otopné systémy s nuceným oběhem. Pro koho se nehodí: pro systémy s otevřenou expanzní nádobou, kde je princip udržování tlaku odlišný.
Důsledky nesprávného umístění
Nesprávné umístění způsobuje časté spínání čerpadla, které vede k výrazně zvýšené hlučnosti a snížení životnosti oběhového čerpadla. Systém trpí na tlakové rázy, které mohou poškodit těsnění nebo výměník kotle. Správné umístění naopak zajišťuje plynulý průtok vody, stabilní tlak a dlouhodobý bezproblémový provoz celého otopného systému.
| Projev závady | Možná příčina |
|---|---|
| Časté spínání čerpadla | Nízký tlak vzduchu v nádobě |
| Kolísání tlaku vody | Poškozená membrána nebo špatný objem |
| Hlučnost systému | Kavitace vlivem špatného umístění čerpadla |
| Únik vody ventilem | Prasklá membrána uvnitř nádoby |
Tip: Údržbu expanzní nádoby provádějte minimálně 1× ročně, ideálně však jednou za 3 měsíce. Při kontrole vždy odpojte nádobu od systému, vypusťte vodu a manometrem změřte tlak vzduchu na ventilku typu Schrader. Tlak vzduchu nastavte o 0,2 bar nižší, než je statický tlak systému, měřeno při teplotě vody 18 až 22 °C.
Údržba a servis expanzní nádoby a čerpadla
Pravidelná údržba expanzní nádoby a oběhového čerpadla zásadně prodlužuje životnost celého topného systému a předchází nákladným haváriím. Správný servis zahrnuje pravidelnou kontrolu tlaku vzduchu, ověření těsnosti membrány a kontrolu chodu čerpadla, které zajišťuje cirkulaci vody.
Frekvence kontrol a tlakování
Údržba expanzní nádoby musí probíhat minimálně jednou ročně, ideálně však každé 3 měsíce pro zajištění maximální efektivity. Pravidelná kontrola tlaku vzduchu v plynovém prostoru nádoby zajistí správné zapojení expanzní nádoby do systému a předejde kolísání tlaku v kotli, které může způsobovat hlučnost nebo časté spínání pojistného ventilu. Pokud při revizi zjistíte, že tlak vzduchu neodpovídá projektovaným hodnotám, je nutné provést tlakování expanzní nádoby. Zanedbaná údržba často vede k únavě a následnému prasknutí membrány, což vyžaduje kompletní výměnu nádoby.
| Komponenta | Interval kontroly | Cíl kontroly |
|---|---|---|
| Expanzní nádoba | 1x za 3 až 12 měsíců | Kontrola tlaku vzduchu a těsnosti membrány |
| Oběhové čerpadlo | 1x ročně | Kontrola chodu a těsnosti spojů |
Postup tlakování
Při servisu nejprve uzavřete ventil mezi systémem a nádobou a vypusťte vodu z expanzní nádoby, aby nebyla pod tlakem otopné vody. Poté postupujte následovně:
- Odpojení nádoby – uzavřete uzavírací ventil a vypusťte vodu z prostoru nádoby.

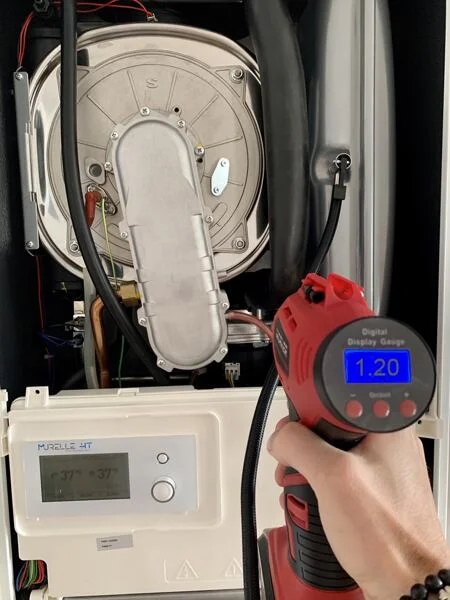

- Měření tlaku – připojte manometr k ventilu Schrader a změřte aktuální tlak vzduchu za studeného stavu (18 až 22 °C).
- Tlakování – pomocí ruční pumpy nebo kompresoru dofoukněte nádobu na požadovanou hodnotu, která by měla být o 0,2 bar nižší než statický tlak systému.
- Kontrola těsnosti – ověřte těsnost ventilu a po opětovném otevření ventilu a napuštění systému zkontrolujte celkový tlak v okruhu.
Odborná rada: Častou chybou je tlakování nádoby, aniž byste ji předem odpojili od vody, což znemožňuje správné nastavení tlaku vzduchu. Tento servisní úkon se hodí pro majitele domů se základní technickou zdatností, pro ostatní doporučuji odborný servis.

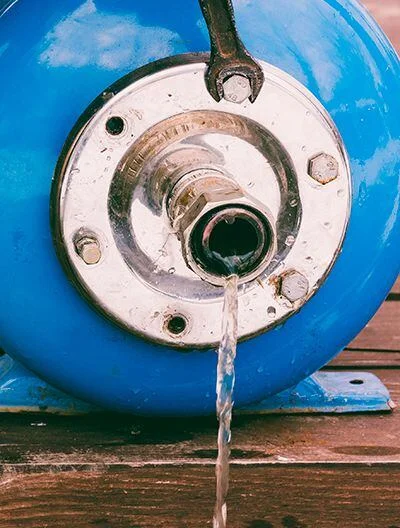

Varování z praxe: Pokud při kontrole ventilu po vypuštění vody uniká voda místo vzduchu, je membrána uvnitř nádoby protržená. V takovém případě nelze nádobu opravit a je nutná její okamžitá výměna za nový kus.
Tento postup údržby je vhodný pro majitele standardních otopných systémů s uzavřenou expanzní nádobou. Pro systémy s tepelným čerpadlem nebo velmi rozsáhlé instalace, kde je tlakování kritické pro správnou funkci chladivového okruhu a oběhu, doporučuji vždy přizvat autorizovaného servisního technika.
Časté dotazy k umístění expanzní nádoby a čerpadla (FAQ)
Otázka: Jaká je doporučená vzdálenost expanzní nádoby od kotle?
Doporučená vzdálenost expanzní nádoby od kotle je 30-50 cm pro zajištění snadného přístupu během servisu. Kratší vzdálenost může komplikovat zapojení expanzní nádoby a omezovat manipulaci s ventily.
Otázka: Kde je nejlepší umístit oběhové čerpadlo v topném systému?
Instalace oběhového čerpadla by měla probíhat na vratné potrubí, ideálně 30-50 cm od expanzní nádoby. Použijte uzavírací ventily pro snadnou údržbu čerpadla bez nutnosti vypouštění celého topného systému.
Otázka: Jaký tlak by měl být v expanzní nádobě?
Tlak vzduchu v prázdné nádobě nastavte o 0,2 baru nižší, než je statický tlak systému. Při provozním tlaku vody 1,5 baru by měl být tlak plynu v nádobě přibližně 1,3 baru.
Otázka: Jak často se má provádět údržba expanzní nádoby?
Kontrola tlaku a celková údržba expanzní nádoby se provádí minimálně jednou ročně před zahájením topné sezóny. Častější kontrola každé 3 měsíce zajistí stabilní výkon systému a předejde problémům s tlakováním.
Otázka: Jak správně provést tlakování expanzní nádoby?
Uzavřete přívod vody, vypusťte tlak z nádoby a pomocí manometru zkontrolujte hodnotu na ventilu Schrader. Následně dofoukněte vzduch na požadovanou hodnotu a znovu otevřete systémový ventil.
Otázka: Co způsobuje časté spínání oběhového čerpadla?
Časté spínání obvykle značí nesprávný tlak vzduchu v expanzní nádobě nebo chyby instalace čerpadla v systému. Pokud je vak v nádobě prázdný, systém nedokáže kompenzovat tepelnou roztažnost vody.
Otázka: Jaký objem expanzní nádoby zvolit pro běžný dům?
Pro rodinné domy s objemem topné vody mezi 70 a 160 litry postačí nádoby o objemu 8 až 25 litrů. Výběr závisí na celkovém objemu vody v potrubí, radiátorech a kotli.
Otázka: Jaké materiály potrubí jsou vhodné pro připojení nádoby a čerpadla?
Pro propojení se standardně používají měděné nebo ocelové trubky s odpovídající tepelnou izolací. Vyhněte se nekvalitním plastovým materiálům, které nemusí dlouhodobě odolávat pracovním teplotám topné vody.
Otázka: Jaké jsou nejčastější chyby při instalaci expanzní nádoby a čerpadla?
Častá chyba: instalace nádoby za čerpadlo v místě s vysokou turbulencí, což vede k nepřesným tlakovým rázům. Na co si dát pozor: vždy instalujte vypouštěcí ventil mezi nádobu a systém pro snadný servis.
Otázka: Proč je pravidelná údržba expanzní nádoby klíčová?
Zanedbaná údržba vede k únikům vody přes pojistný ventil a korozi potrubí vlivem kyslíku v systému. Pravidelná kontrola prodlužuje životnost kotle i oběhového čerpadla o řadu let.
Otázka: Jaký je správný postup montáže expanzní nádoby a čerpadla?
Nejprve izolujte sekci, namontujte nádobu dle návodu a následně proveďte instalaci oběhového čerpadla s použitím těsnění. Po montáži vždy zkontrolujte těsnost spojů při zahřátém topném systému.
Otázka: Jak teplota vody ovlivňuje měření tlaku v nádobě?
Měření tlaku provádějte vždy při teplotě vody 18-22 °C, tedy v chladném stavu. Při vyšších teplotách dochází k tepelné roztažnosti a naměřené hodnoty jsou zkreslené.
Otázka: Kde se nachází ventil pro dofouknutí vzduchu?
Ventil Schrader je standardně umístěn na horní nebo boční straně nádoby pod plastovou krytkou. Pokud je nádoba instalována u stěny, dbejte na to, aby byl ventil přístupný pro manometr.
Otázka: Jak ovlivňuje nesprávné umístění výkon topení?
Špatné umístění způsobuje kolísání tlaku, hlučnost v radiátorech a rychlé opotřebení ložisek oběhového čerpadla. Tento systém se hodí pro běžné kotle, ale pro tepelná čerpadla vyžaduje specifické dimenzování nádoby.
Otázka: Lze automatizovat monitoring tlaku v expanzní nádobě?
Ano, existují digitální senzory tlaku, které vás upozorní na pokles tlaku prostřednictvím mobilní aplikace. Toto řešení je vhodné pro systémy, kde není možná každodenní fyzická kontrola stavu.
