Správné uzemnění je klíčovým prvkem bezpečnosti každé elektroinstalace. Uzemňovací soustava chrání před elektrickými zraněními a poškozením zařízení, což zajišťuje bezpečný provoz domácností a průmyslových objektů.
🔑 Klíčové body
- Uzemnění se provádí pomocí tří pozinkovaných tyčí délky 2 metrů, spojených páskem FeZn 30×4 mm.
- Hloubka příkopu pro uzemnění by měla být 50-70 cm, svislé vodiče vyčnívají 10-20 cm ze dna výkopu.
- Minimální průřez vodičů je 6 mm² pro měď a 50 mm² pro ocel.
- Mezi uzemňovacími elektrodami se doporučuje vzdálenost 1,2 metru.
- Použití nerezového kovového rohu o rozměrech 50×50 mm a délce minimálně 2 metry je vhodné pro uzemnění.
Jak provést uzemnění krok za krokem
Uzemnění se provádí pomocí zemnících tyčí, které zajišťují bezpečnost elektrických zařízení. Správný postup zahrnuje výkop příkopu, instalaci tyčí, jejich vzájemné spojení a připojení vodičů. Následující kroky vám ukážou, jak na správné uzemnění.

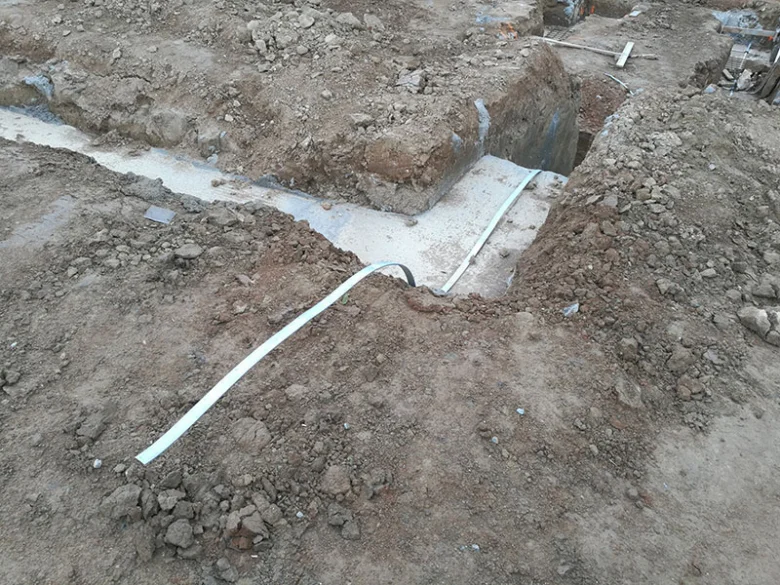

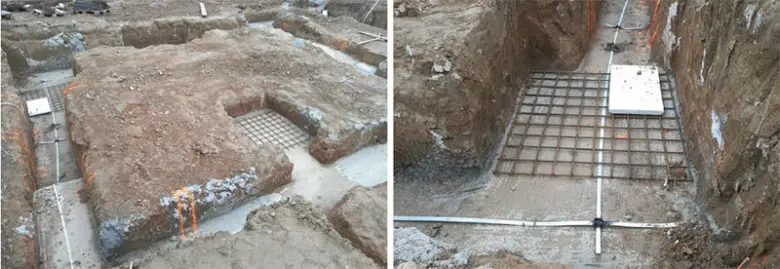

Příprava na instalaci uzemnění
Prvním krokem je výkop příkopu o hloubce 50 až 70 cm, který by měl mít délku alespoň 3,6 metru pro tři zemnící tyče. Připravte si pozinkované tyče o délce 2 metry, které budou tvořit uzemňovací soustavu. Je také vhodné mít k dispozici materiál FeZn pro spojení tyčí.
- Vykopejte příkop o hloubce 50-70 cm.
- Připravte tři pozinkované zemnící tyče dlouhé 2 metry.

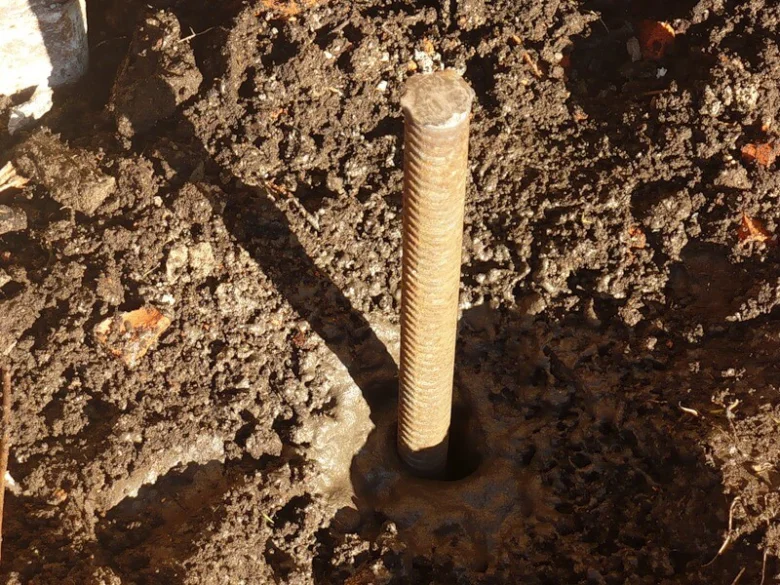

Instalace a spojení zemnících tyčí
Umístěte tři zemnící tyče do příkopu tak, aby mezi nimi byla vzdálenost 1,2 metru. Tyče se spojí páskem z materiálu FeZn 30×4 mm, což zajistí jejich vzájemnou integritu a efektivní uzemnění. Tento krok je klíčový pro správnou funkci elektroinstalace.
- Umístěte tyče do příkopu ve vzdálenosti 1,2 metru.
- Spojte tyče páskem FeZn 30×4 mm.
Připojení vodičů a kontrola
Připojte vodiče s minimálním průřezem 6 mm² pro měď k uzemňovacím tyčím. Po připojení je důležité provést měření odporu uzemnění pomocí multimetru, abyste zajistili správnou funkčnost a bezpečnost celého systému.
- Připojte vodiče s průřezem minimálně 6 mm².
- Zkontrolujte odpor uzemnění multimetrem.
Proč je uzemnění důležité pro bezpečnost
Uzemnění je zásadní v zabezpečení elektroinstalace a ochrany osob před úrazem elektrickým proudem. Správně provedené uzemnění snižuje riziko nebezpečných situací tím, že odvádí přebytečné napětí do země. Tento proces nejen chrání uživatele, ale také zajišťuje, že jističe a pojistky fungují efektivně. V případě poruchy se elektrický proud bezpečně odvede do země, což zaručuje rychlý výpadek elektrického obvodu a minimalizuje riziko požáru.
- Uzemnění snižuje riziko úrazu elektrickým proudem.
- Zajišťuje správnou funkci jističe a pojistek.
- Ochrana před poškozením elektroinstalace.
Podle wikipedia.org je správné uzemnění nezbytné pro bezpečný provoz jakéhokoliv elektrického zařízení.
Jak uzemnění snižuje riziko úrazu elektrickým proudem
Uzemnění funguje jako bezpečnostní opatření, které odvádí nebezpečné elektrické napětí do země. Tím se snižuje riziko úrazu elektrickým proudem u uživatelů a zároveň chrání elektroinstalace před poškozením. Pokud dojde k poruše, nebezpečné napětí se díky uzemnění okamžitě vyrovná, čímž se minimalizuje pravděpodobnost úrazu. Uzemňovací soustava, která zahrnuje zemnící tyče a další komponenty, je proto klíčovým prvkem každé elektroinstalace.
Jak uzemnění zajišťuje rychlý výpadek jističe při poruše
Správné uzemnění umožňuje rychlý odvod poruchového proudu do země, což způsobí okamžitý výpadek jističe nebo pojistky. Tento rychlý zásah minimalizuje riziko požáru a dalších škod, které by mohly nastat v důsledku selhání elektroinstalace. Jističe jsou navrženy tak, aby reagovaly na nadměrný proud a v případě poruchy se tímto způsobem chrání nejen zařízení, ale i uživatelé.
Proč je důležité pravidelně kontrolovat uzemnění
Pravidelná kontrola uzemnění zajišťuje, že odpor uzemnění zůstává pod bezpečnou hranicí, obvykle do 10 ohmů. To zabraňuje selhání ochranných funkcí a zajišťuje bezpečný provoz elektroinstalace. Měření odporu uzemnění by mělo být součástí pravidelných revizí elektrických zařízení, aby se zajistilo, že systém zůstává funkční a efektivní. Předcházení chybám při uzemnění je klíčové pro ochranu zdraví a majetku.
Jak vybrat správné materiály pro uzemnění
Pro správné uzemnění je klíčové vybrat vhodné materiály, které zajistí efektivní ochranu a dlouhou životnost uzemňovací soustavy. Mezi nejčastěji používané materiály patří pozinkovaná ocel, měď a nerezový kov. Pozinkovaná ocel má vysokou odolnost vůči korozi a je cenově dostupná, což ji činí populární volbou. Měď, na druhé straně, vyniká lepší vodivostí, což zaručuje efektivní odvod elektrického proudu, ale je dražší. Nerezový kov, často používaný ve formě uzemňovacích rohů o rozměrech 50×50 mm, poskytuje dobré mechanické vlastnosti a odolnost.
Srovnání materiálů pro uzemnění
| Materiál | Vodivost | Cena | Životnost |
|---|---|---|---|
| Pozinkovaná ocel | Střední | Nízká | 10-30 let |
| Měď | Vysoká | Vysoká | 30-50 let |
| Nerezový kov | Střední | Střední | 30-50 let |
Při výběru materiálů pro uzemnění je důležité vzít v úvahu nejen náklady, ale také požadavky na bezpečnost elektrických zařízení a dlouhodobou odolnost vůči korozi. Vždy se doporučuje provádět měření odporu uzemnění pro zajištění správné funkčnosti.
Nejčastější chyby při uzemnění a jak se jim vyhnout
Při instalaci uzemňovací soustavy se často setkáváme s chybami, které mohou výrazně snížit bezpečnost elektrických zařízení. Mezi tyto chyby patří:
- Mělký příkop – hloubka příkopu by měla být 50 až 70 cm. Mělké uzemnění zvyšuje riziko poruch.
- Použití nekvalitních materiálů – zemnící tyče a vodiče musí být vyrobeny z odolných materiálů, aby zajistily dlouhou životnost a spolehlivost.
- Nedostatečné spojení tyčí – spojení musí být pevné a dostatečně vodivé, abychom předešli ztrátám na odporu.
- Chybějící pravidelná kontrola měření odporu uzemnění – měření odporu slouží k detekci závad a zajištění správného fungování uzemnění.
Tip: Vždy dbejte na pravidelnou kontrolu a údržbu uzemňovací soustavy, abyste předešli nebezpečným situacím.
Jak měřit a kontrolovat účinnost uzemnění

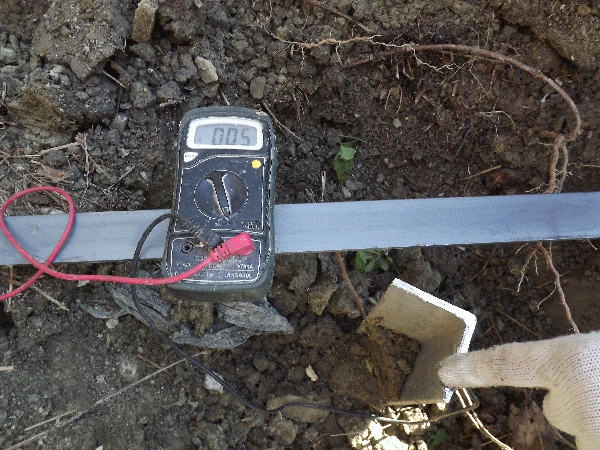

Jak používat multimetr k měření odporu
Pro měření odporu uzemnění použitím digitálního multimetru postupujte následovně: Nejprve nastavte multimetr na režim měření odporu (Ω). Připojte měřicí sondy k zemnícím tyčím nebo vodičům uzemňovací soustavy. Ujistěte se, že je elektroinstalace vypnutá, aby nedošlo k poškození zařízení nebo úrazu. Po připojení sond si přečtěte naměřenou hodnotu. Odpor by měl být méně než 10 ohmů, což signalizuje dobrou účinnost uzemnění.
Doporučená frekvence měření
Měření odporu uzemnění by mělo být prováděno minimálně jednou ročně. Tím zajistíte, že vaše uzemňovací soustava zůstane v optimálním stavu a splňuje normy bezpečnosti elektrických zařízení. Pravidelná kontrola účinnosti uzemnění pomáhá předejít možným problémům a zajišťuje bezpečnost celé elektroinstalace.

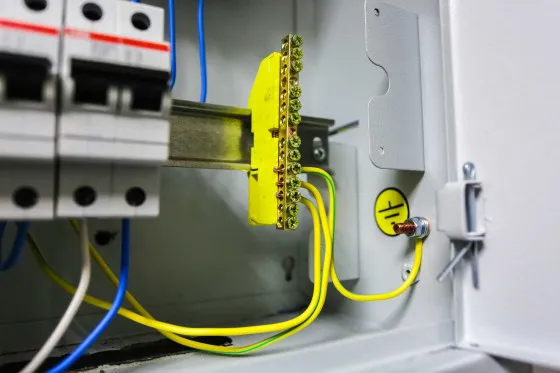

Uzemnění rozvaděče a vodiče PEN
Uzemnění rozvaděče zahrnuje připojení na uzemňovací lištu, která zajišťuje bezpečné spojení s uzemňovací soustavou. Vodič PEN, který kombinuje funkce ochranného a neutrálního vodiče, musí být uzemněn podle platných bezpečnostních norem. Postup při uzemnění vodiče PEN zahrnuje připojení k uzemňovací liště a měření odporu uzemnění, aby se zajistilo, že hodnota odporu nepřekročí stanovené limity. V případě elektroinstalace je důležité mít správný průřez vodičů, aby nedocházelo k přehřívání a zajištění bezpečnosti elektrických zařízení. Při uzemnění rozvaděče je také důležité dodržovat doporučení týkající se použití zemnících tyčí pro zajištění efektivního uzemnění.
FAQ: Časté dotazy k uzemnění
Otázka: Jak hluboký má být příkop pro uzemnění?
Příkop by měl mít hloubku 50 až 70 cm, aby uzemňovací tyče byly správně zasazeny do země a zajišťovaly bezpečný odvod elektrického proudu.
Otázka: Jak dlouhé mají být zemnící tyče pro uzemnění?
Délka zemnících tyčí by měla být minimálně 2 metry, aby poskytovaly dostatečný kontakt se zemí.
Otázka: Jaký materiál je vhodný pro uzemnění?
Nejčastěji se používá pozinkovaná ocel, měď nebo nerezový kov, například roh o rozměrech 50×50 mm a délce 2 metry.
Otázka: Jaký je minimální průřez vodiče pro uzemnění?
Minimální průřez vodičů je 6 mm² pro měď a 50 mm² pro ocel, aby bylo zajištěno bezpečné propojení a odvod proudu.
Otázka: Jaká je doporučená vzdálenost mezi uzemňovacími tyčemi?
Mezi jednotlivými tyčemi by měla být vzdálenost přibližně 1,2 metru, což zajišťuje efektivní uzemnění.
Otázka: Jak často se má měřit odpor uzemnění?
Měření odporu uzemnění by se mělo provádět minimálně jednou ročně, aby byla zajištěna bezpečnost elektroinstalace.
Otázka: Jak používat multimetr k měření odporu uzemnění?
Připojte testovací vodiče multimetru ke svorkám uzemnění, nastavte přístroj na měření odporu, odečtěte hodnotu a vyhodnoťte výsledek podle platných norem.
Otázka: Proč je uzemnění důležité pro bezpečnost?
Uzemnění snižuje riziko úrazu elektrickým proudem tím, že odvádí nebezpečné napětí do země a zajišťuje rychlý výpadek jističe při poruše.
Otázka: Jak se správně připojit na uzemnění?
Vodiče se připojují k uzemňovací liště v rozvaděči, přičemž musí mít správný průřez a být pevně spojeny, aby zajistily bezpečný odvod proudu.
Otázka: Jaké jsou nejčastější chyby při uzemnění?
Časté chyby zahrnují mělký příkop pod 50 cm, použití nekvalitních materiálů, špatné spojení tyčí a nedostatečnou kontrolu měření odporu.
Otázka: Kdy je potřeba provést nové uzemnění?
Nové uzemnění je nutné při poškození stávajícího systému, například korozí nebo při změně elektroinstalace, která vyžaduje lepší ochranu.
Otázka: Jak provést uzemnění rozvaděče?
Uzemnění rozvaděče zahrnuje připojení vodičů na uzemňovací lištu s použitím vodičů PEN podle platných bezpečnostních norem.
